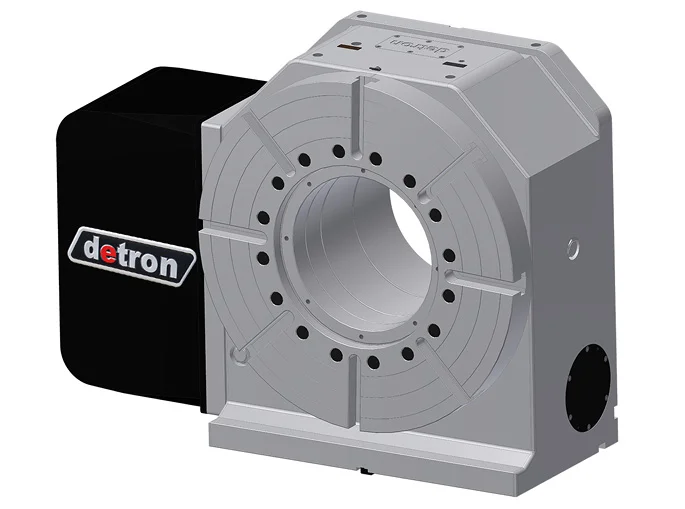

Detron GXA-500HⅡL — одноосевой поворотный стол с ЧПУ с планшайбой Ø500 мм для оснащения обрабатывающего центра управляемой 4-й осью. Модель рассчитана на тяжелые детали и оснастку: допустимая нагрузка при горизонтальной установке достигает 800 кг, а гидравлический зажим развивает 3600 Н·м. Отличительная особенность исполнения HⅡL — правое расположение сервомотора.
Назначение
GXA-500HⅡL используется как дополнительная управляемая поворотная ось фрезерного станка или обрабатывающего центра. Стол позволяет программно разворачивать заготовку и выполнять обработку нескольких сторон детали без ручного переустанова.
Модель относится к крупному типоразмеру Ø500 мм и рассчитана на работу с тяжелыми заготовками и приспособлениями. Правое расположение сервомотора позволяет выбрать компоновку, подходящую под рабочую зону конкретного станка.
Основные характеристики Detron GXA-500HⅡL
| Категория | 4-я ось |
|---|---|
| Количество управляемых осей стола | 1 |

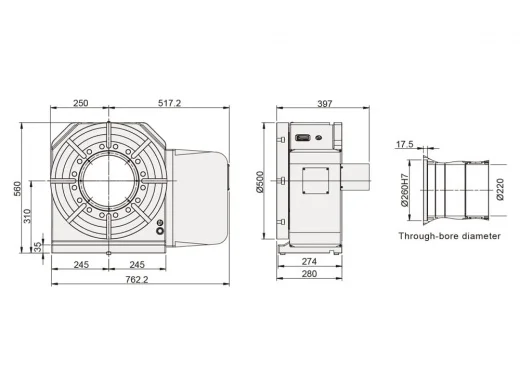

| Диаметр рабочего стола | Ø500 мм |
| Диаметр центрального отверстия | Ø260H7 мм |
| Сквозное отверстие | Ø220 мм |
| Высота стола, горизонтальная установка | 280 мм |
| Высота оси, вертикальная установка | 310 мм |
| Ширина Т-образного паза | 18H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Давление зажима | 5 МПа |
| Момент зажима | 3600 Н·м |
| Передаточное отношение | 1:180 |
| Максимальная частота вращения | 11,1 об/мин при 1998 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность позиционирования | 15 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 400 кг |
| Допустимая нагрузка, горизонтально | 800 кг |
| Допустимая нагрузка с задней бабкой | 800 кг |
| Допустимый момент при резании | 2500 Н·м |
| Допустимый момент инерции нагрузки | 25 кг·м² |
| Масса без сервомотора | 404 кг |
Особенности конструкции
GXA-500HⅡL или GXA-500HⅡ
По основным паспортным параметрам модели близки: планшайба Ø500 мм, гидравлический зажим 3600 Н·м, передаточное отношение 1:180, точность позиционирования 15 угл. сек. и допустимая горизонтальная нагрузка 800 кг.
GXA-500HⅡL относится к серии GXA-L, и Detron отдельно указывает для него правое расположение сервомотора. Поэтому при выборе между HⅡ и HⅡL необходимо смотреть не только на нагрузку и точность, но и на компоновку стола внутри рабочей зоны станка.
Перед заказом ИНКОР рекомендует проверить габариты рабочей зоны, положение шпинделя, инструментального магазина, защитных ограждений и направление подключения коммуникаций.
Что проверить перед установкой
- Достаточно ли места в рабочей зоне для стола Ø500 мм и правостороннего расположения сервомотора.
- Допустимую нагрузку стола обрабатывающего центра: GXA-500HⅡL без сервомотора весит 404 кг.
- Суммарную массу поворотного стола, приспособления и обрабатываемой детали.
- Положение центра тяжести и момент инерции заготовки относительно поворотной оси.
- Совместимость сервопривода с системой ЧПУ станка.
- Возможность подключения гидравлического зажима 5 МПа.
- Необходимость задней бабки и дополнительной оснастки.
Вопросы по Detron GXA-500HⅡL
GXA-500HⅡL относится к 4-й или 5-й оси?
Чем GXA-500HⅡL отличается от GXA-500HⅡ?
Можно ли установить GXA-500HⅡL на существующий обрабатывающий центр?
Какую массу детали допускает GXA-500HⅡL?
Можно ли использовать GXA-500HⅡL с задней бабкой?
Почему при подборе важно расположение сервомотора?
Какие данные нужны ИНКОР для подбора GXA-500HⅡL?
