Поворотный стол с ЧПУ Detron GXA-500HⅡ

Все товары бренда DETRON

Технические характеристики

Диаметр рабочего стола, мм

500

Диаметр центрального отверстия, мм

260H7

Сквозное отверстие, мм

220

Тип тормоза

Гидравлический

Момент зажима, Н·м

3600

Точность позиционирования, сек

Повторяемость, сек

Допустимая нагрузка, кг

800

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в открытой линии Получить предложение

Описание
Характеристики

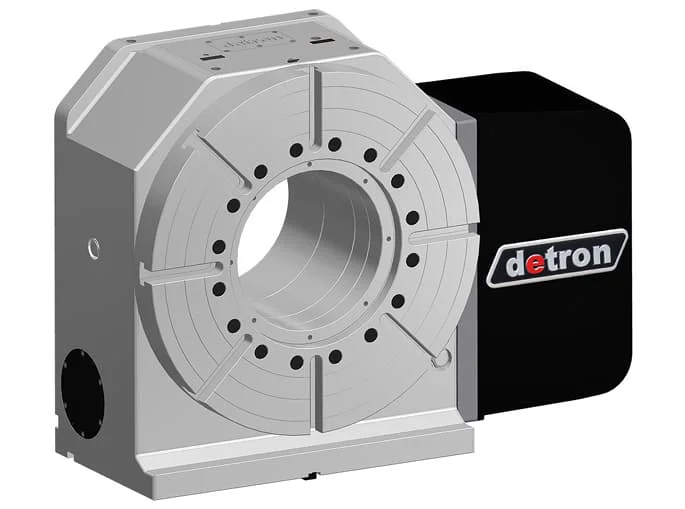

Detron GXA-500HⅡ — крупногабаритный одноосевой поворотный стол с ЧПУ с планшайбой Ø500 мм и гидравлическим зажимом 3600 Н·м. Предназначен для оснащения фрезерных станков и обрабатывающих центров управляемой поворотной осью при работе с тяжелыми деталями и технологической оснасткой.

Ø500 мм планшайба

3600 Н·м момент зажима

до 800 кг допустимая нагрузка*

15″ точность позиционирования

Назначение

GXA-500HⅡ применяют как дополнительную управляемую поворотную ось на обрабатывающих центрах. Стол позволяет выполнять позиционирование заготовки по программе ЧПУ и обрабатывать несколько сторон детали без ручного переустанова.

Типоразмер Ø500 мм рассчитан на более тяжелые детали, крупные приспособления и технологические процессы, где необходимы высокая несущая способность и жесткая фиксация поворотной оси. При горизонтальной установке допустимая нагрузка достигает 800 кг.

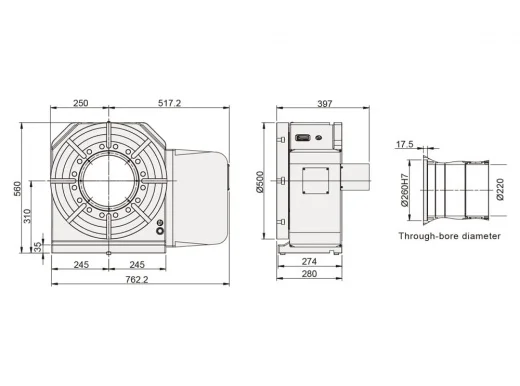

Основные характеристики Detron GXA-500HⅡ

Диаметр рабочего стола	Ø500 мм
Диаметр центрального отверстия	Ø260H7 мм
Сквозное отверстие	Ø220 мм
Высота стола, горизонтальная установка	280 мм
Высота оси, вертикальная установка	310 мм
Ширина Т-образного паза	18H7 мм
Тип зажима	гидравлический
Давление зажима	5 МПа
Момент зажима	3600 Н·м
Передаточное отношение	1:180
Максимальная частота вращения	11,1 об/мин при 1998 об/мин сервомотора
Минимальный задаваемый угол	0,001°
Точность позиционирования	15 угл. сек.
Повторяемость, ISO 230-2 / JIS B6192	6 угл. сек.
Допустимая нагрузка, вертикально	400 кг
Допустимая нагрузка, горизонтально	800 кг
Допустимый момент при резании	2500 Н·м
Масса без сервомотора	404 кг

* 800 кг — допустимая нагрузка при горизонтальном положении. При вертикальной установке Detron указывает 400 кг. Для тяжелых и вынесенных относительно оси деталей необходимо отдельно проверять момент инерции, центр тяжести, приспособление и нагрузки при обработке.

Расширенные технические характеристики

Ширина направляющей шпонки	18 мм
Допустимый момент инерции нагрузки	25 кг·м²
Повторяемость по JIS B6330	4 угл. сек.
Допустимая нагрузка с задней бабкой	800 кг

Конструкция и особенности

Гидравлический зажим 3600 Н·м Поворотная ось фиксируется гидравлической системой с рабочим давлением 5 МПа.

Двухзаходная червячная передача Detron применяет dual-lead worm drive с контактом по полной высоте зуба для передачи высокого момента и снижения люфта.

Усиленный шпиндельный узел В конструкции используются крупногабаритные подшипники с предварительным натягом в радиальном и осевом направлениях.

Сквозное отверстие Ø220 мм Большое сквозное отверстие расширяет возможности компоновки технологической оснастки и закрепления деталей.

Что проверить перед установкой

Рабочую зону станка с учетом планшайбы Ø500 мм, высоты оси 310 мм, приспособления и заготовки.
Допустимую нагрузку обрабатывающего центра: сам GXA-500HⅡ без сервомотора весит 404 кг.
Общую массу стола, приспособления и обрабатываемой детали.
Момент инерции и положение центра тяжести заготовки.
Совместимость сервомотора и системы ЧПУ станка.
Наличие гидравлической системы с рабочим давлением 5 МПа.
Необходимость применения задней бабки для длинных деталей.

Вопросы по Detron GXA-500HⅡ

GXA-500HⅡ — это 4-я или 5-я ось?

GXA-500HⅡ имеет одну управляемую поворотную ось. При установке на трехосевой обрабатывающий центр он используется как дополнительная 4-я ось. Наклонной оси у этой модели нет.

Можно ли установить GXA-500HⅡ на существующий обрабатывающий центр?

Да, но для стола этого типоразмера особенно важно проверить рабочую зону и допустимую нагрузку станка. Масса самого стола без сервомотора составляет 404 кг, к ней добавляются масса приспособления и заготовки.

Какую заготовку можно установить на GXA-500HⅡ?

Detron указывает допустимую нагрузку 800 кг при горизонтальной и 400 кг при вертикальной установке. Однако выбирать стол только по массе нельзя: необходимо проверить момент инерции, центр тяжести, вылет детали и нагрузки при обработке.

Для чего нужно сквозное отверстие Ø220 мм?

Большой проход через шпиндель дает больше возможностей при проектировании приспособлений и схем закрепления. Возможность пропуска конкретной детали или элемента оснастки необходимо проверять по ее фактической геометрии.

Можно ли использовать GXA-500HⅡ с задней бабкой?

Да. В спецификации Detron для конфигурации с поворотной задней бабкой указана допустимая нагрузка до 800 кг. Схему закрепления подбирают по геометрии, массе и условиям обработки детали.

Какие системы ЧПУ и сервоприводы поддерживаются?

Detron предусматривает варианты сервопривода для FANUC, Mitsubishi, Yaskawa, Siemens, Heidenhain и Fagor. Конкретный двигатель выбирается под систему ЧПУ и расчетную нагрузку.

Какие данные нужны ИНКОР для подбора GXA-500HⅡ?

Нужны модель обрабатывающего центра и системы ЧПУ, чертеж или размеры детали, ее масса, предполагаемое приспособление и основные операции. Для тяжелых деталей желательно также определить положение центра тяжести и момент инерции относительно поворотной оси.
