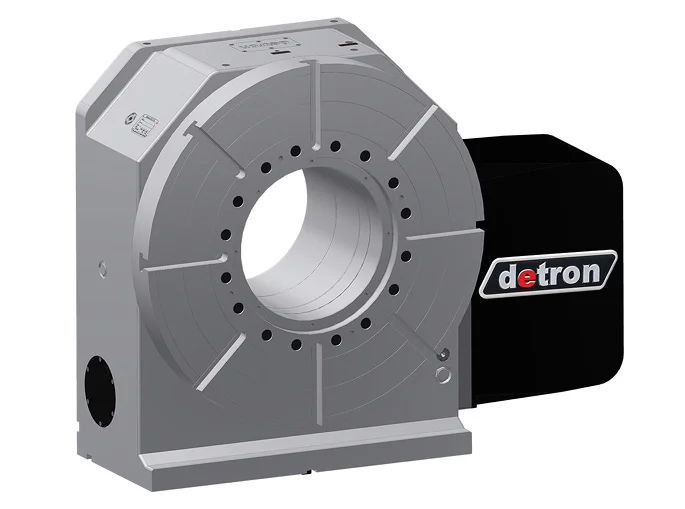

Detron GXA-630H — крупный одноосевой поворотный стол с ЧПУ с планшайбой Ø630 мм для оснащения обрабатывающего центра управляемой 4-й осью. Модель рассчитана на тяжелые заготовки и оснастку: допустимая нагрузка при горизонтальной установке достигает 800 кг, момент гидравлического зажима — 5000 Н·м.
Назначение
GXA-630H используется для добавления программно управляемой поворотной оси к фрезерному станку или обрабатывающему центру. Заготовку можно индексировать непосредственно из программы ЧПУ и последовательно обрабатывать несколько сторон без ручного переустанова.
Это уже тяжелый класс поворотных столов. Планшайба Ø630 мм, нагрузка до 800 кг и допустимый момент резания 4300 Н·м позволяют рассматривать GXA-630H для крупных корпусных деталей, тяжелых приспособлений и обработки с существенными нагрузками на поворотную ось.
Основные характеристики Detron GXA-630H
| Категория | 4-я ось |
|---|---|
| Количество управляемых осей стола | 1 |
| Диаметр рабочего стола | Ø630 мм |
| Диаметр центрального отверстия | Ø305H7 мм |
| Сквозное отверстие | Ø265 мм |
| Высота стола, горизонтальная установка | 315 мм |
| Высота оси, вертикальная установка | 400 мм |
| Ширина Т-образного паза | 18H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 5000 Н·м |
| Передаточное отношение | 1:180 |
| Максимальная частота вращения | 11,1 об/мин при 1998 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность позиционирования | 15 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Повторяемость, JIS B6330 | 4 угл. сек. |
| Допустимая нагрузка, вертикально | 450 кг |
| Допустимая нагрузка, горизонтально | 800 кг |
| Допустимая нагрузка с задней бабкой | 800 кг |
| Допустимый момент инерции нагрузки | 40,5 кг·м² |
| Допустимый момент при резании | 4300 Н·м |
| Масса без сервомотора | 660 кг |
Для тяжелых деталей и жесткой обработки
Для GXA-630H одной грузоподъемности недостаточно. Крупная заготовка может укладываться в допустимые 800 кг, но создавать слишком большой момент относительно оси из-за своего диаметра или вынесенного центра тяжести. Поэтому при подборе этого типоразмера мы проверяем не только массу детали, но и ее положение на планшайбе.
Допустимый момент резания для GXA-630H составляет 4300 Н·м, а момент гидравлического зажима — 5000 Н·м. Эти параметры важны при черновом фрезеровании и других операциях, где на поворотный узел передаются значительные силы резания.

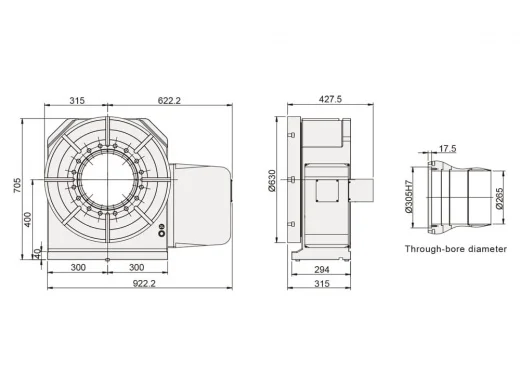

Конструкция и особенности
Что проверить перед установкой GXA-630H
- Грузоподъемность стола обрабатывающего центра. Сам GXA-630H без сервомотора весит 660 кг.
- Суммарную массу поворотного стола, приспособления и заготовки.
- Достаточность рабочей зоны с учетом планшайбы Ø630 мм, высоты оси 400 мм и габаритов детали.
- Положение центра тяжести заготовки относительно поворотной оси.
- Момент инерции нагрузки. Для GXA-630H производитель указывает 40,5 кг·м².
- Совместимость сервопривода с системой ЧПУ станка.
- Возможность подключения гидравлического зажима с рабочим давлением 5 МПа.
- Необходимость задней бабки и способ закрепления длинной или тяжелой детали.
