Поворотный стол с ЧПУ Detron GXA-630HL

Все товары бренда DETRON

Технические характеристики

Диаметр рабочего стола, мм

630

Диаметр центрального отверстия, мм

305H7

Сквозное отверстие, мм

265

Тип тормоза

Гидравлический

Момент зажима, Н·м

5000

Точность позиционирования, сек

Повторяемость, сек

Допустимая нагрузка, кг

800

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в открытой линии Получить предложение

Описание
Характеристики

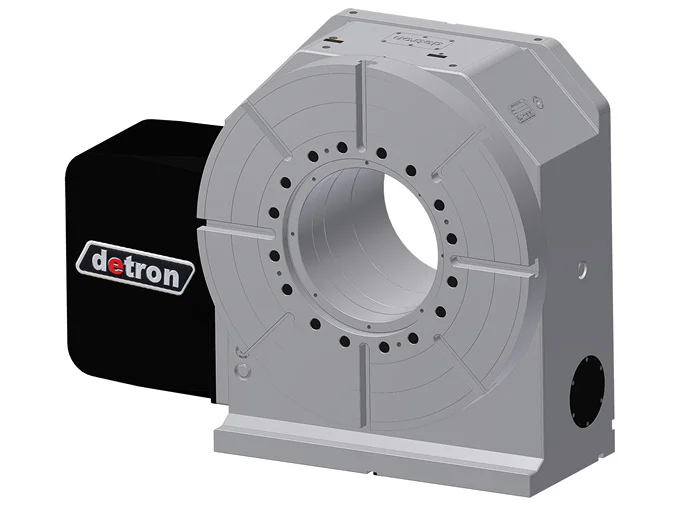

Detron GXA-630HL — крупногабаритный одноосевой поворотный стол с ЧПУ с планшайбой Ø630 мм для оснащения обрабатывающего центра управляемой 4-й осью. Гидравлический зажим развивает момент 5000 Н·м, а допустимая нагрузка при горизонтальной установке достигает 800 кг. Сервомотор расположен с правой стороны стола.

4-я ось категория

Ø630 мм планшайба

5000 Н·м момент зажима

до 800 кг нагрузка*

Назначение

GXA-630HL предназначен для добавления управляемой поворотной оси к фрезерному станку или обрабатывающему центру. Заготовку можно индексировать по программе ЧПУ и выполнять обработку нескольких сторон в одном установе.

Типоразмер Ø630 мм рассчитан на крупные детали, тяжелые приспособления и операции, где требуется высокая жесткость поворотного узла. Допустимый момент при резании составляет 4300 Н·м, момент гидравлического зажима — 5000 Н·м.

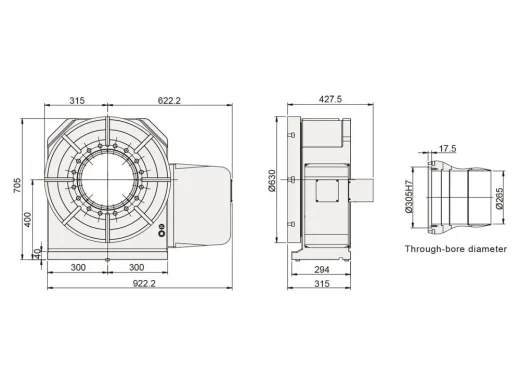

Основные характеристики Detron GXA-630HL

Категория	4-я ось
Количество управляемых осей стола	1
Диаметр рабочего стола	Ø630 мм
Диаметр центрального отверстия	Ø305H7 мм
Сквозное отверстие	Ø265 мм
Высота стола, горизонтальная установка	315 мм
Высота оси, вертикальная установка	400 мм
Ширина Т-образного паза	18H7 мм
Ширина направляющей шпонки	18 мм
Тип зажима	гидравлический
Давление зажима	5 МПа
Момент зажима	5000 Н·м
Передаточное отношение	1:180
Максимальная частота вращения	11,1 об/мин при 1998 об/мин сервомотора
Минимальный задаваемый угол	0,001°
Точность позиционирования	15 угл. сек.
Повторяемость, ISO 230-2 / JIS B6192	6 угл. сек.
Допустимая нагрузка, вертикально	450 кг
Допустимая нагрузка, горизонтально	800 кг
Допустимая нагрузка с задней бабкой	800 кг
Допустимый момент при резании	4300 Н·м
Допустимый момент инерции нагрузки	40,5 кг·м²
Масса без сервомотора	660 кг

* Нагрузка 800 кг относится к горизонтальной установке. При вертикальном положении стола Detron указывает 450 кг. При подборе необходимо учитывать не только массу детали, но и приспособление, положение центра тяжести, момент инерции и нагрузки при обработке.

Конструкция и особенности

Гидравлический зажим 5000 Н·м Поворотная ось фиксируется гидравлической системой с рабочим давлением 5 МПа. Высокий момент зажима рассчитан на работу с крупными деталями и значительными нагрузками при обработке.

Допустимый момент резания 4300 Н·м GXA-630HL рассчитан на тяжелые режимы обработки, однако фактический режим необходимо выбирать с учетом детали, приспособления и возможностей станка.

Двухзаходная червячная передача Detron использует dual-lead worm drive. Передаточное отношение поворотной оси — 1:180.

Увеличенные подшипники В поворотном узле применяются крупногабаритные подшипники с предварительным натягом в радиальном и осевом направлениях.

Правое расположение сервомотора Привод расположен с правой стороны. Это необходимо учитывать при проверке компоновки стола в рабочей зоне станка.

Сквозное отверстие Ø265 мм Большой проход через центр стола дает больше возможностей при проектировании приспособлений и схем закрепления крупногабаритных деталей.

Что проверить перед установкой

Габариты рабочей зоны с учетом планшайбы Ø630 мм, высоты оси 400 мм, сервомотора, приспособления и детали.
Допустимую нагрузку стола самого обрабатывающего центра: GXA-630HL без сервомотора весит 660 кг.
Суммарную массу поворотного стола, приспособления и обрабатываемой детали.
Положение центра тяжести и момент инерции заготовки. Для GXA-630HL допустимый момент инерции нагрузки — 40,5 кг·м².
Совместимость выбранного сервопривода с системой ЧПУ станка.
Возможность подключения гидравлической системы с рабочим давлением 5 МПа.
Необходимость задней бабки и способ закрепления длинной или тяжелой детали.

Вопросы по Detron GXA-630HL

GXA-630HL относится к 4-й или 5-й оси?

К 4-й оси. Detron GXA-630HL — одноосевой поворотный стол с одной управляемой осью. При установке на трехосевой обрабатывающий центр он используется как дополнительная 4-я ось. Наклонной оси у этой модели нет.

Можно ли установить GXA-630HL на существующий обрабатывающий центр?

Да, если станок позволяет разместить стол по габаритам и выдерживает его массу вместе с приспособлением и заготовкой. GXA-630HL без сервомотора весит 660 кг, поэтому проверка допустимой нагрузки станка для этой модели особенно важна.

Какую массу заготовки допускает GXA-630HL?

Detron указывает нагрузку до 800 кг при горизонтальной и до 450 кг при вертикальной установке. Одной массы для выбора недостаточно: необходимо проверить положение центра тяжести, момент инерции, приспособление и нагрузки при обработке.

Что дает сквозное отверстие Ø265 мм?

Большой проход через центр планшайбы расширяет возможности компоновки приспособлений и закрепления деталей. Фактическую возможность пропуска заготовки или элемента оснастки проверяют по ее геометрии.

Можно ли использовать GXA-630HL с задней бабкой?

Да. В спецификации GXA-630HL производитель указывает допустимую нагрузку до 800 кг при использовании поворотной задней бабки. Ее необходимость определяется длиной, геометрией и схемой закрепления детали.

Почему нельзя выбирать GXA-630HL только по грузоподъемности?

Для крупной детали важны не только ее масса, но и расстояние центра тяжести от оси, момент инерции и силы резания. Для GXA-630HL Detron нормирует допустимый момент инерции нагрузки 40,5 кг·м² и допустимый момент резания 4300 Н·м.

Какие данные нужны ИНКОР для подбора GXA-630HL?

Нужны модель станка и системы ЧПУ, размеры рабочей зоны, чертеж или 3D-модель детали, ее масса, предполагаемое приспособление и основные операции. Для тяжелых деталей желательно также определить положение центра тяжести и момент инерции относительно поворотной оси.

Проверим совместимость со станком

Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим размещение GXA-630HL, нагрузку на станок и параметры заготовки, подберем сервопривод, заднюю бабку и необходимую оснастку.
