Листогибочные прессы ADH для точной гибки листового металла
Листогибочные прессы ADH Machine Tool — промышленное оборудование для гибки листового металла в универсальном, серийном и автоматизированном производстве. Актуальная линейка ADH включает NC- и CNC-прессы, сервогидравлические и электрические модели, крупногабаритные и тандемные решения, а также роботизированные гибочные ячейки.
Оборудование подбирается под усилие гибки, рабочую длину, материал, серийность, сложность деталей, количество управляемых осей и требования к автоматизации. Для типовых задач рациональны WC67E/WC67K, для сложной многопереходной гибки — WAD/WADE, для тяжелых и длинномерных деталей — WADF и тандемные 2-WAD.
Актуальные серии листогибочных прессов ADH

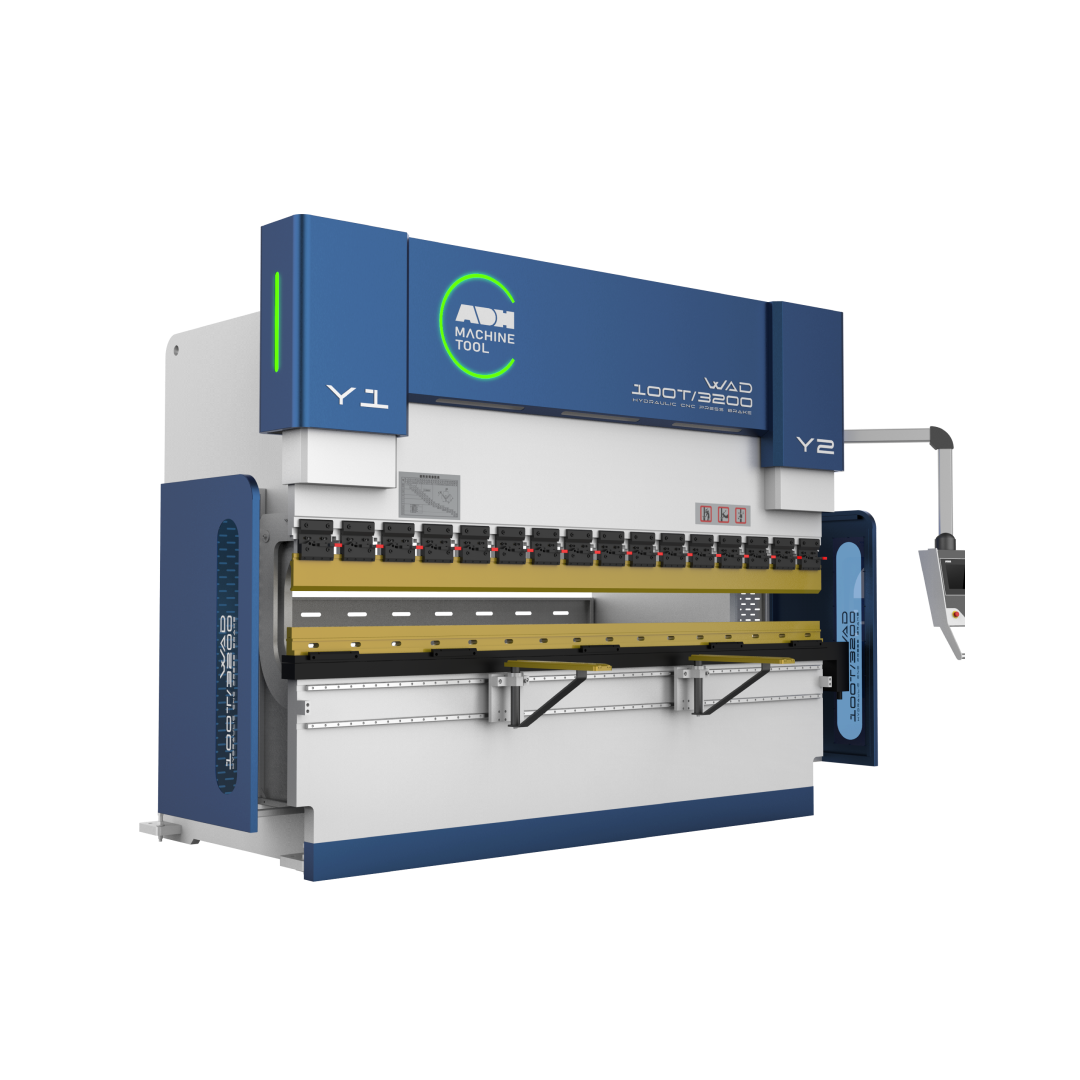

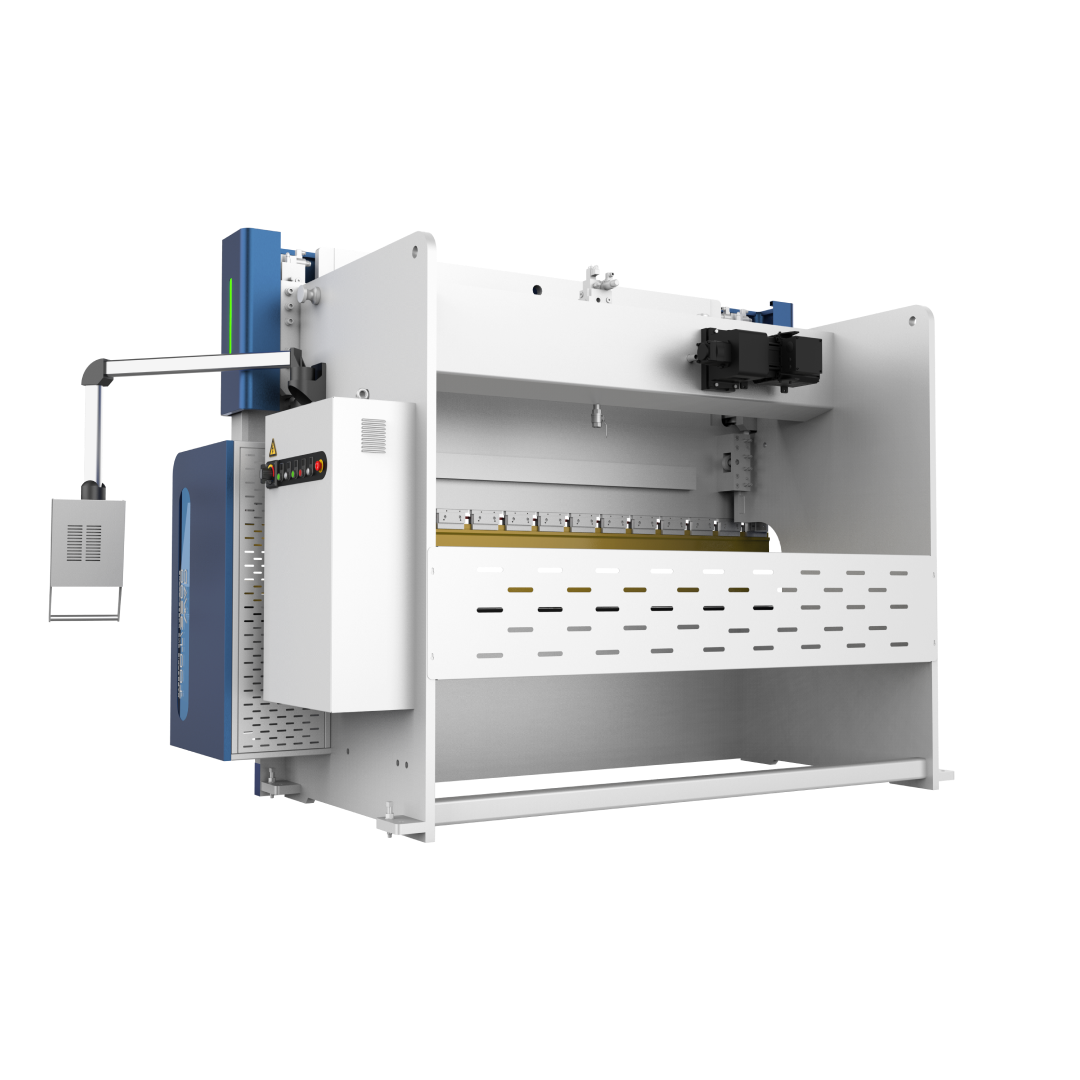

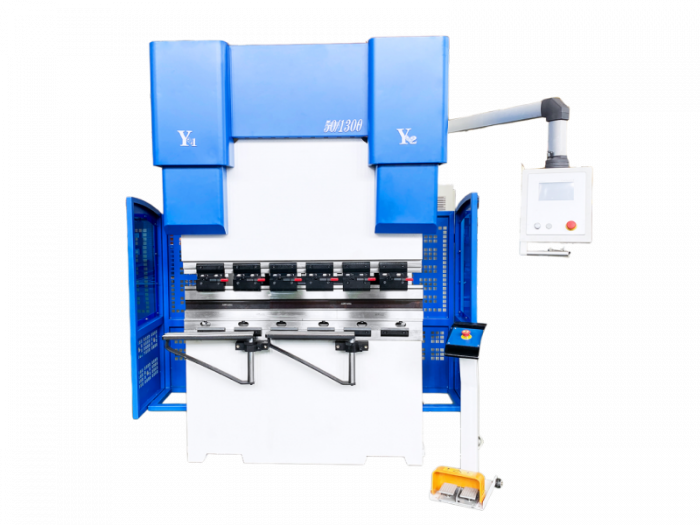

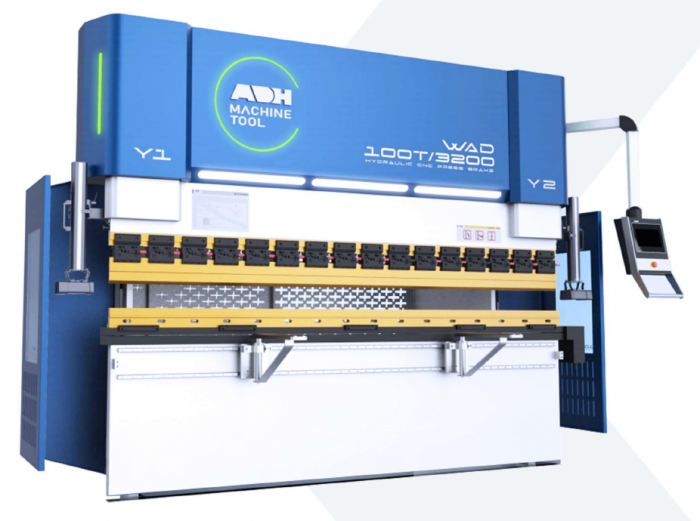

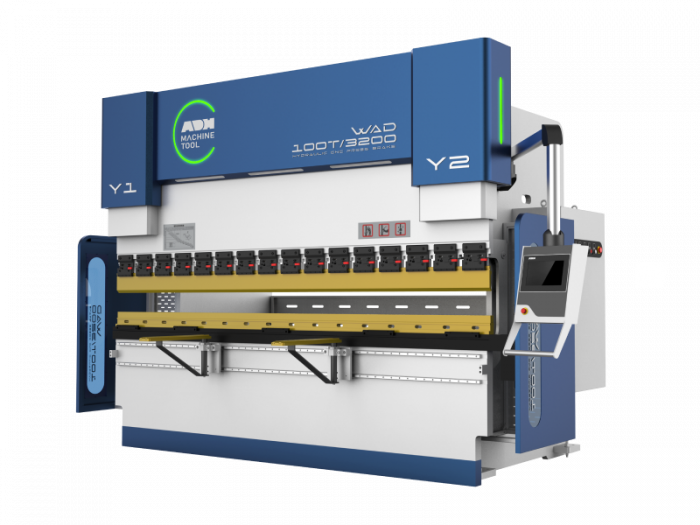

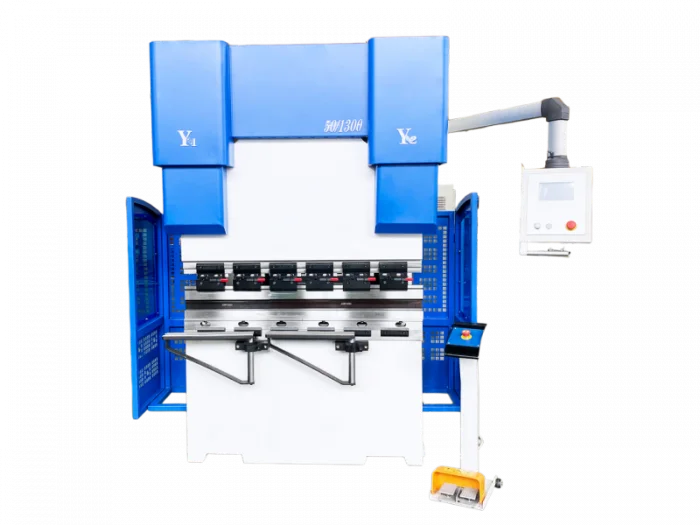

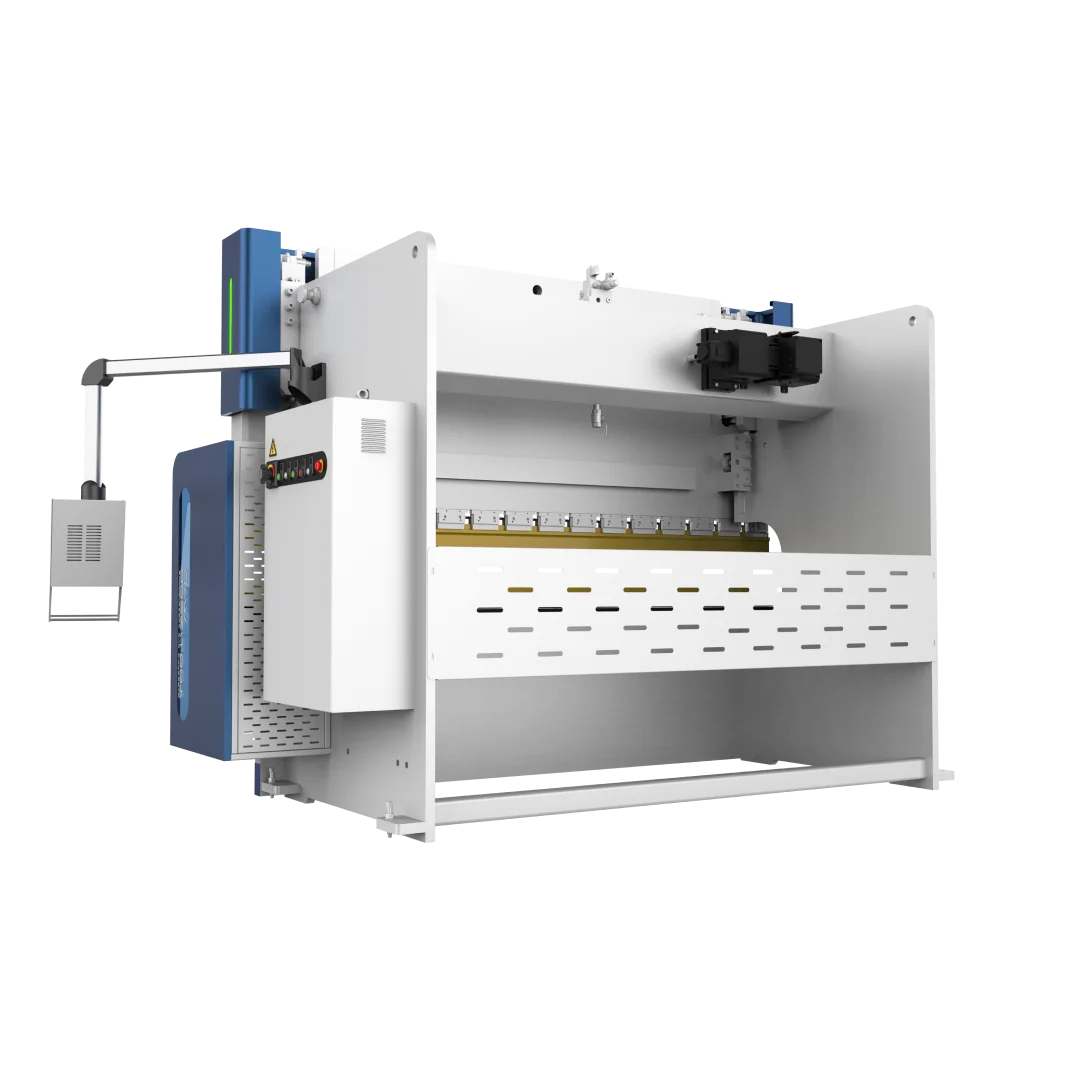

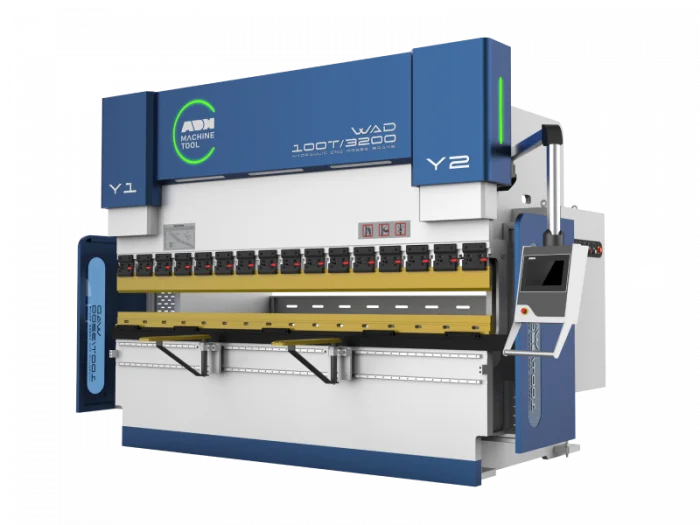

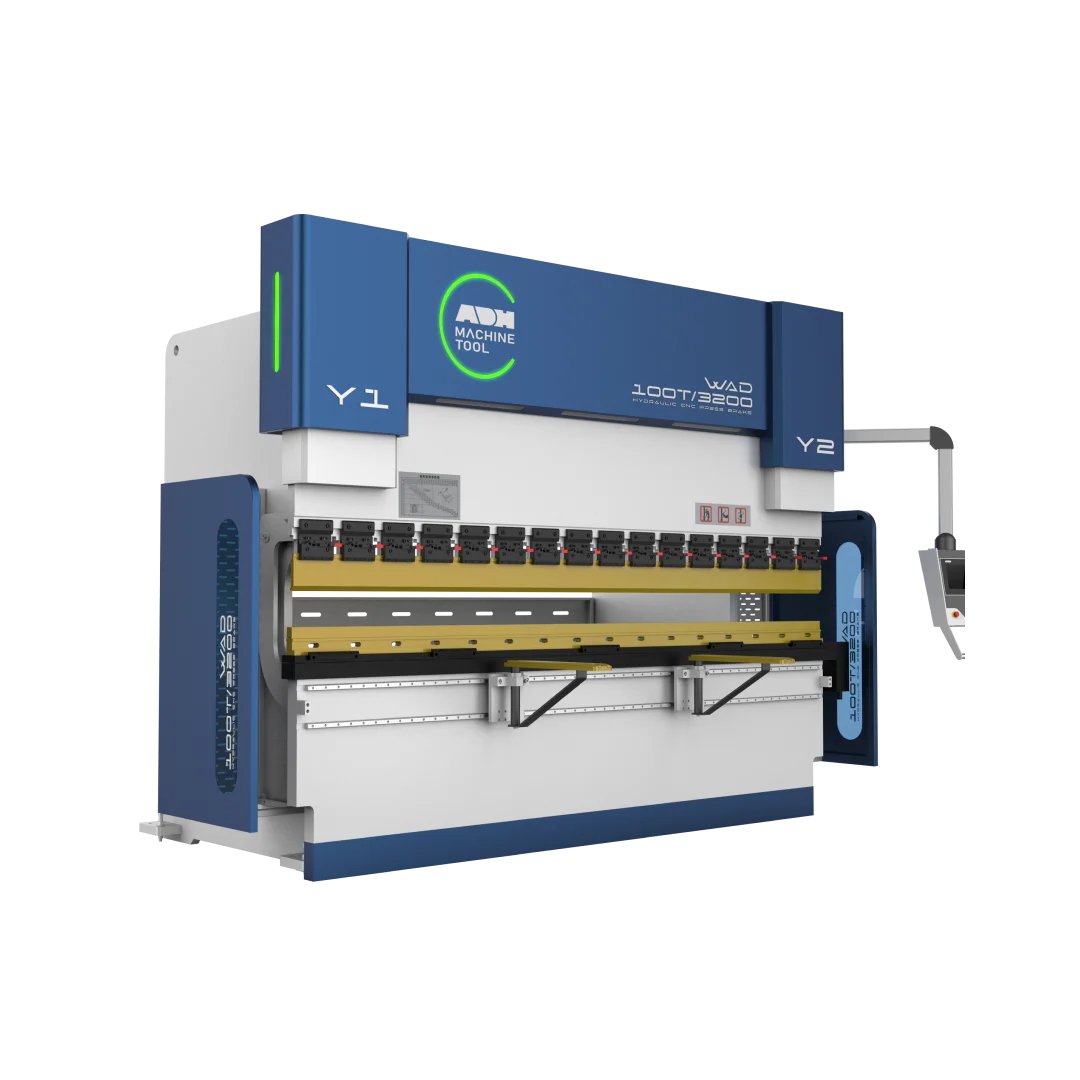

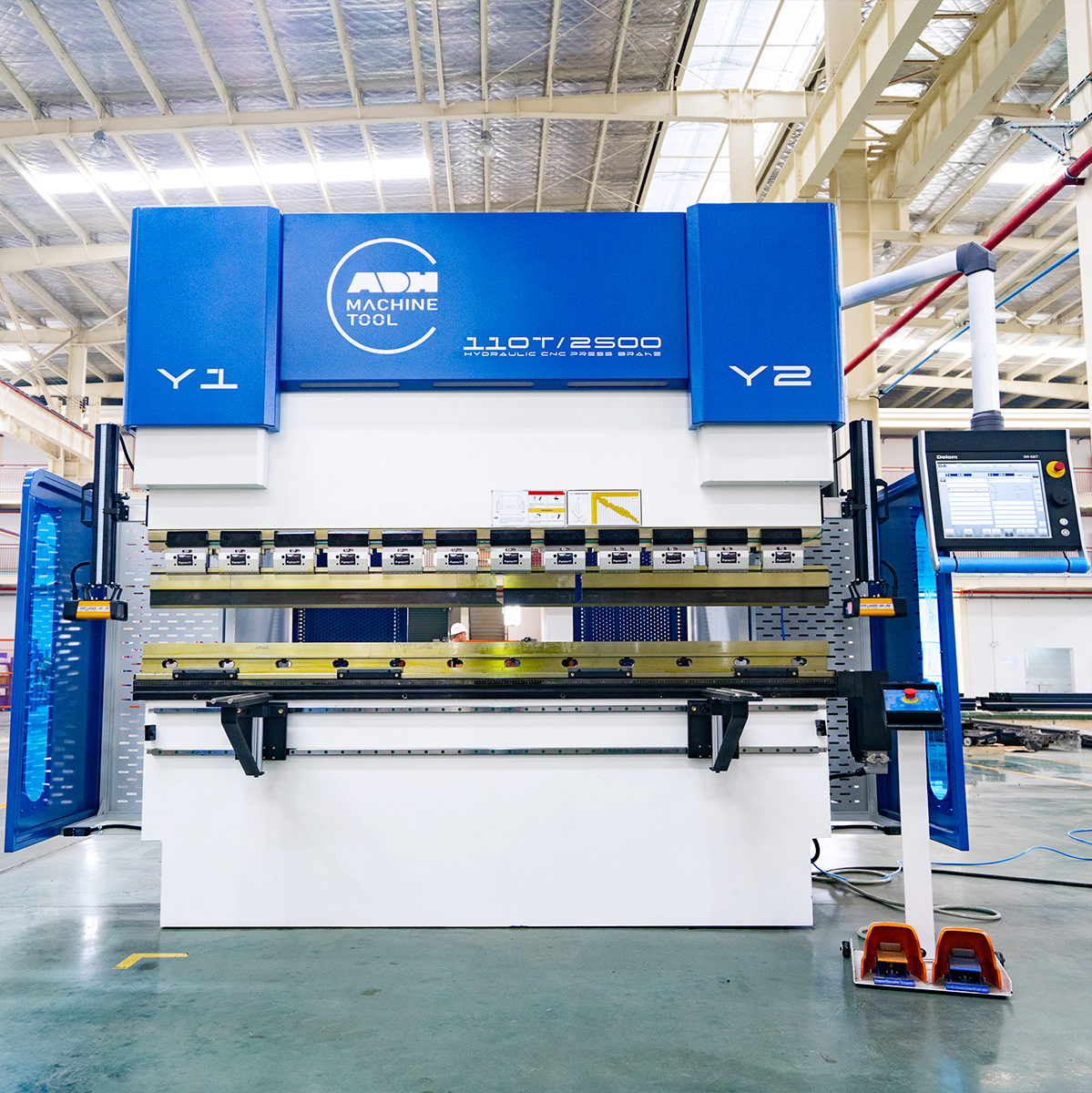

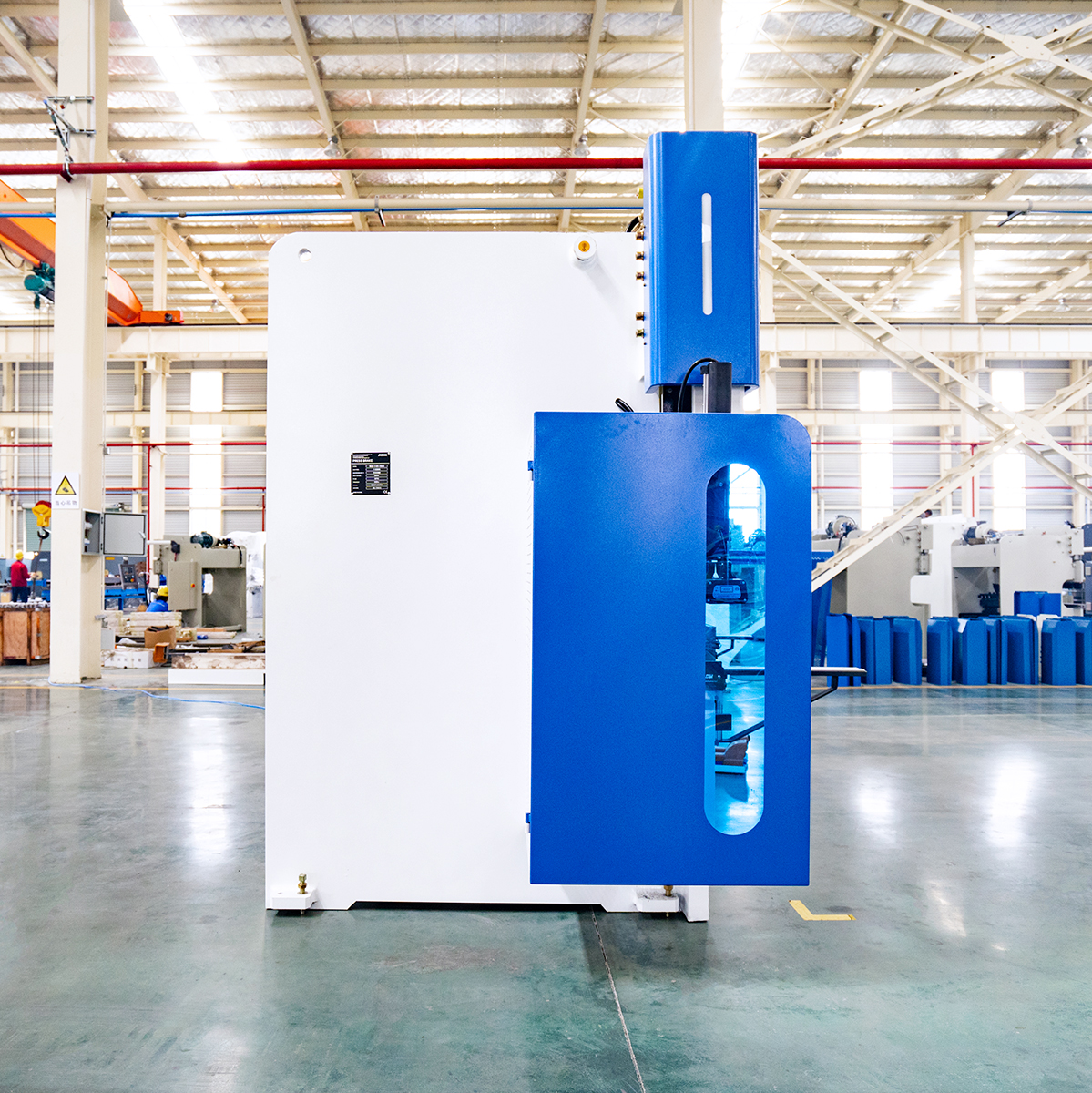

WAD / WADE — CNC
Электрогидравлические серво-синхронизированные прессы с ЧПУ для точной и производительной гибки. ADH указывает диапазон усилий до 800 тонн для стандартной CNC-линейки и контроллеры Delem, Cybelec и ESA.
WC67K / WC67E — NC
Экономичные гидравлические прессы с механической синхронизацией и NC-управлением. Подходят для стандартных гибов, серийной работы с простой геометрией и производств, где не требуется развитая многоосевая CNC-система.
2-WAD — тандем
Два синхронизированных пресса для гибки особо длинных деталей. Типичные задачи — опоры освещения, длинномерные профили, элементы металлоконструкций и крупные листовые заготовки.
WAD / WADF — тяжелые прессы
Крупногабаритные решения для толстого и длинного листа. Производитель заявляет усилия до 3000 тонн в текущей линейке тяжелых листогибов.
WAD-FMC — автоматизированная гибочная ячейка
Роботизированное решение для безоператорной гибки и серийного производства. Предназначено для автоматизации подачи, позиционирования, гибки и выгрузки деталей.
WADG — электрический сервопресс
Компактные электрические прессы для точной гибки тонколистовых и небольших деталей. Актуальный диапазон производителя — примерно от 4 до 63 тонн.
Как выбрать листогибочный пресс ADH
Главная ошибка при выборе листогиба — ориентироваться только на максимальное усилие. Для корректного расчета нужно учитывать одновременно материал, толщину, длину гиба, V-раскрытие матрицы, требуемый внутренний радиус и геометрию детали.
Если номенклатура часто меняется, есть много переходов и важна стабильная повторяемость угла, выгоднее CNC-серия WAD/WADE. Для простых уголков, швеллеров и типовых профилей WC67E может быть экономически рациональнее.
Сравнение основных серий ADH
| Серия | Тип | Диапазон усилий по актуальной линейке | Для каких задач |
|---|---|---|---|
| WAD / WADE | CNC, электрогидравлическая сервосинхронизация | 50–800 т | Точная многопереходная гибка, серийное производство, сложные детали |
| WC67K / WC67E | NC, торсионная / механическая синхронизация | 30–600 т | Стандартные гибы, простые профили, бюджетная автоматизация |
| 2-WAD | Тандемный CNC | 120–1600 т | Очень длинные детали и металлоконструкции |
| WAD / WADF Heavy | Тяжелый CNC | 400–3000 т | Толстый и длинномерный лист, тяжелое машиностроение |
| WAD-FMC | Роботизированная гибочная ячейка | 63–600 т | Автоматизированное серийное производство |
| WADG | Электрический сервопресс | 4–63 т | Тонколистовые точные детали, компактное производство |
Диапазоны указаны по актуальной продуктовой матрице ADH. Конкретные усилие, длина гиба, ход, просвет, количество осей и комплектация зависят от выбранного типоразмера.
WAD / WADE: когда нужен полноценный CNC-пресс
Электрогидравлическая синхронизация
Положение балки контролируется по осям Y1/Y2 с обратной связью. Это обеспечивает более высокий уровень точности и гибкости настройки по сравнению с торсионной синхронизацией.
Многоосевой задний упор
В зависимости от комплектации могут применяться X, R, Z1, Z2 и другие оси, что упрощает гибку сложных деталей с несколькими базами и переходами.
CNC-компенсация прогиба
Компенсация помогает поддерживать стабильный угол по длине детали, особенно на длинных заготовках и при высоких усилиях.
Современное ЧПУ
ADH предлагает контроллеры Delem, ESA и Cybelec. Конкретная модель ЧПУ выбирается по количеству осей, сложности программирования и требованиям к 2D/3D-визуализации.
WC67E / WC67K: когда простой пресс выгоднее
Серии WC67E и WC67K предназначены для предприятий, которым нужна надежная гибка без стоимости и сложности полноценной CNC-системы. В актуальной линейке ADH для них используются NC-контроллеры Estun, Delem, Cybelec и ESA.
WC67E в текущих поставках ИНКОР позиционируется как экономичный пресс с механической синхронизацией Y1/Y2. Такое решение подходит для уголков, швеллеров, коробов и других деталей с относительно простой последовательностью гибов.
Какие параметры определяют результат гибки
Усилие
Рассчитывается по материалу, толщине, длине гиба и раскрытию V-матрицы. Запас усилия нужен, но избыточно большой пресс повышает стоимость оборудования без технологической необходимости.
Рабочая длина
Должна соответствовать реальной максимальной длине деталей. Для длинномерных изделий могут быть рациональнее тяжелые или тандемные прессы.
Оснастка
Пуансон и матрица напрямую влияют на радиус, усилие, минимальную полку и достижимую геометрию детали.
Компенсация прогиба
Особенно важна при гибке длинных деталей: без компенсации угол в центре и по краям заготовки может различаться.
Задний упор
Количество осей определяет возможности автоматического позиционирования детали между гибами и удобство работы со сложной геометрией.
Материал
Углеродистая, нержавеющая и высокопрочная сталь требуют разного усилия. Расчет по одной только толщине некорректен.
Почему нельзя выбирать пресс только по толщине листа
Фраза «листогиб на 6 мм» технически недостаточна. Один и тот же лист толщиной 6 мм может требовать существенно разного усилия в зависимости от марки стали, длины гиба, направления проката, выбранной матрицы и требуемого радиуса.
Для подбора ADH лучше передать технологу чертежи типовых деталей и указать материал. Тогда можно рассчитать не только усилие, но и подходящую длину пресса, инструмент, количество осей и систему управления.
Системы ЧПУ и автоматизация ADH
В актуальной линейке ADH используются контроллеры Delem, ESA и Cybelec. У NC-серий дополнительно применяются системы Estun. Конкретная конфигурация зависит от серии и количества управляемых осей.
- программирование последовательности гибов;
- управление Y1/Y2 и задним упором;
- автоматический расчет положений осей;
- управление компенсацией прогиба;
- 2D/3D-визуализация в зависимости от контроллера;
- хранение программ типовых деталей;
- интеграция дополнительных осей и автоматизации.
Опции, которые стоит рассмотреть
Лазерная защита зоны гибки
Повышает безопасность оператора и может быть особенно важна при работе на высокой скорости.
Быстросъемное крепление инструмента
Сокращает переналадку при частой смене пуансонов и матриц.
Многоосевой задний упор
Полезен для сложных деталей с различными базами и несколькими операциями гибки.
Измерение угла
Системы контроля угла позволяют автоматически корректировать процесс при требованиях к высокой стабильности серийной гибки.
Поддержка листа
Фронтальные следящие опоры облегчают работу с крупными и тяжелыми листами.
Роботизация
Для массового выпуска ADH предлагает автоматизированные гибочные ячейки WAD-FMC.
Где применяются листогибы ADH
- машиностроение и производство корпусов оборудования;
- электротехнические шкафы и щитовое оборудование;
- вентиляционные системы и воздуховоды;
- металлоконструкции и строительные изделия;
- автомобильные компоненты;
- сельскохозяйственная техника;
- серийное производство кронштейнов, коробов и профилей;
- тяжелое машиностроение и длинномерные конструкции.
Частые вопросы о листогибочных прессах ADH
Чем WAD отличается от WC67E?
WAD — электрогидравлический CNC-пресс с серво-синхронизацией и возможностью многоосевой конфигурации. WC67E — более простой и доступный NC-пресс с механической синхронизацией. WAD лучше подходит для сложных деталей и частых переналадок, WC67E — для стандартной серийной гибки.
Какое усилие пресса нужно для конкретной детали?
Усилие рассчитывается по материалу, толщине, длине линии гиба и раскрытию матрицы. Для точного подбора лучше предоставить чертеж детали и марку материала — расчет только по толщине может привести к ошибке.
Сколько осей ЧПУ нужно?
Для простых деталей достаточно базовых Y1/Y2 и X. Если детали имеют сложную геометрию, разные базы или требуют частых переналадок, полезны R, Z1/Z2, V и другие оси. Количество осей следует выбирать по номенклатуре, а не по принципу «чем больше, тем лучше».
Когда нужен тандемный пресс 2-WAD?
Тандем рационален для очень длинных заготовок — например, опор, длинномерных профилей и элементов металлоконструкций. Два пресса могут работать синхронно или независимо в зависимости от конфигурации.
Когда стоит выбрать электрический WADG?
WADG интересен для компактных точных деталей из тонколистового металла, когда важны высокая энергоэффективность, чистота работы, низкий уровень шума и небольшое усилие гибки.
Для чего нужна компенсация прогиба?
При нагрузке балка и стол деформируются. Компенсация формирует корректирующий профиль и помогает получить более одинаковый угол по всей длине детали.
Можно ли гнуть нержавеющую и высокопрочную сталь?
Да, но требуемое усилие будет отличаться от обычной углеродистой стали. Необходимо учитывать предел прочности материала и пересчитывать усилие под конкретную деталь и инструмент.
Что нужно прислать для подбора листогиба ADH?
Лучше всего прислать чертежи типовых деталей, материал и толщину, максимальную длину гиба, объем выпуска и требования к точности. По этим данным можно подобрать усилие, рабочую длину, ЧПУ, оси заднего упора и оснастку.
Подберем листогибочный пресс ADH под ваши детали
Рассчитаем требуемое усилие, рабочую длину, инструмент, количество осей и систему ЧПУ. Подберем конфигурацию ADH под реальную номенклатуру, а не только по максимальной толщине листа.
