Параметр |
Ед. измерения |

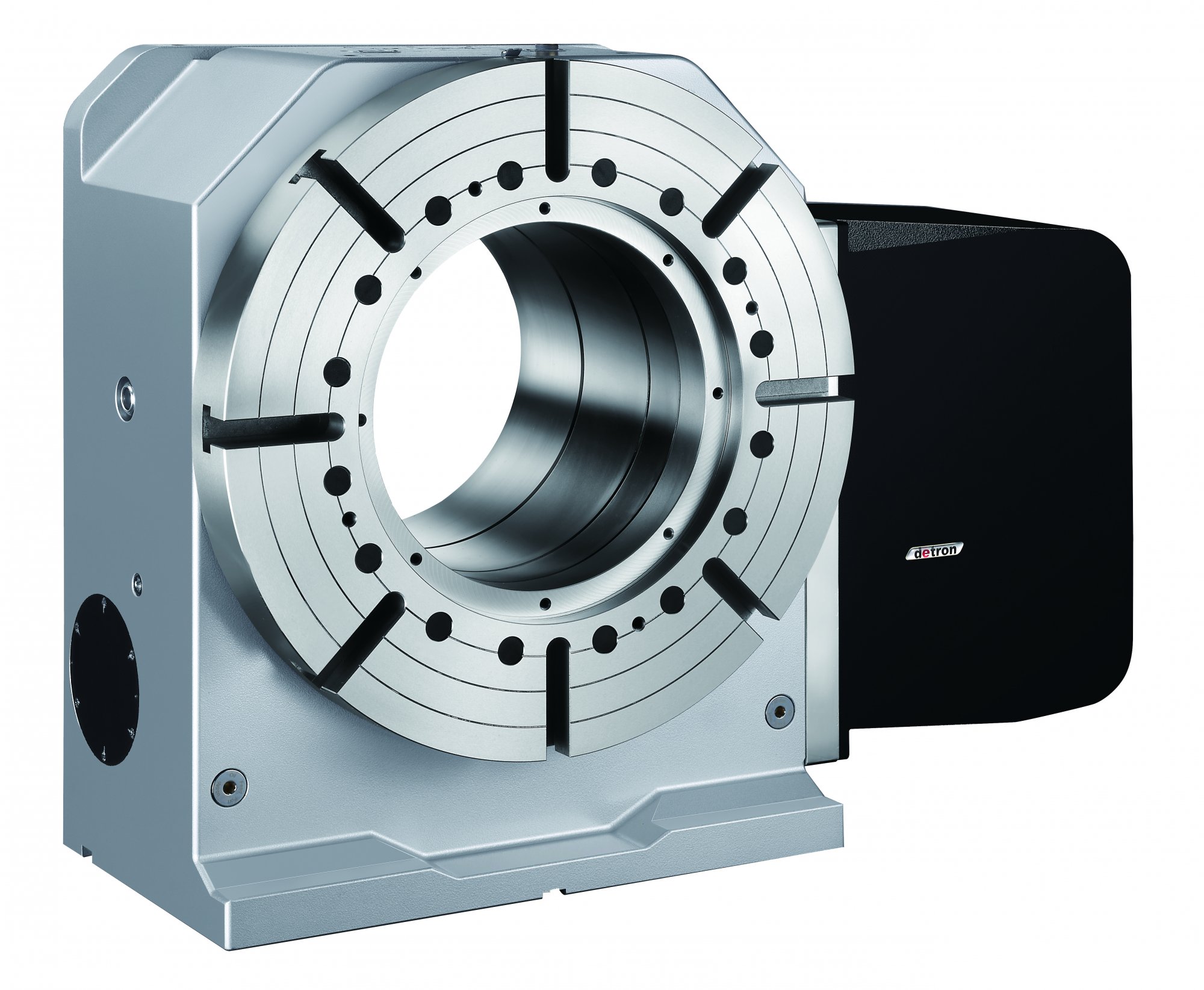

GXA-500H |
||
|
Диаметр рабочего стола |
мм |
Ø500 |
||
|
Диаметр центрального отверстия |
мм |
Ø305H7 |
||
|
Диаметр сквозного отверстия |
мм |
Ø265 |
||
|
Высота центра |
По вертикали |
мм |
350 |
|
|
Высота стола |
По горизонтали |
мм |
280 |
|
|
По вертикали (Прим. 1) |
мм |
600 |
||
|
Ширина T-образного паза |
мм |
18H7 |
||
|
Ширина направляющего сухаря |
мм |
18 |
||
|
Способ зажима / давление |
МПа |
Гидравлический / 5 |
||
|
Усилие зажима |
Нм |
5700 |
||
|
Тип серводвигателя (Прим. 2) |
FANUC |
|
α12iF/β22 is |
|
|
MITSUBISHI |
|
HF204 |
||
|
SIEMENS |
|
1FK7083 |
||
|
HEIDENHAIN |
|
QSY155B |
||
|
YASKAWA |
|
SGMGV30A |
||
|
Передаточное число привода |
|
1/180 |
||
|
Максимальная скорость вращения |
мин-1 |
11.1 |
||
|
Допустимая нагрузка |
кг．м2 |
25 |
||
|
Минимальный угол поворота |
град. |
0.001 |
||
|
Точность позиционирования (E+/E-) |
с |
15 |
||
|
Повторяемость (R+/R-) |
с |
6 |
||
|
Вес стола (без серводвигателя) |
кг |
396 |
||
|
Допустимая нагрузка |
По вертикали |
кг |
450 |
|
|
По горизонтали |
кг |
800 |
||
|
На заднюю бабку |
кг |
800 |
||
|
Допустимая нагрузка при зажиме |
|
Н |
45000 |
|
|
|
Нм |
8300 |
||
|
|
Нм |
5700 |
||
|
Крутящий момент при резке |
|
Нм |
2500 |
|
Примечание 1：Высота стола по вертикали без рым-болта.
Примечание 2：Возможна установка моторов других марок, однако необходимо учитывать различия кожухов.
